UPS不間斷電源電路使用的MOS管，7款場效應管詳細參數數據呈現！
UPS不間斷電源電路使用的MOS管，7款場效應管詳細參數數據呈現！
文章作者：飛虹電子
瀏覽量：9029
類型：行業資訊
日期：2022-03-31 17:24:49
分享：
UPS不間斷電源MOS管國產使用推薦，哪一款更適合產品使用呢？

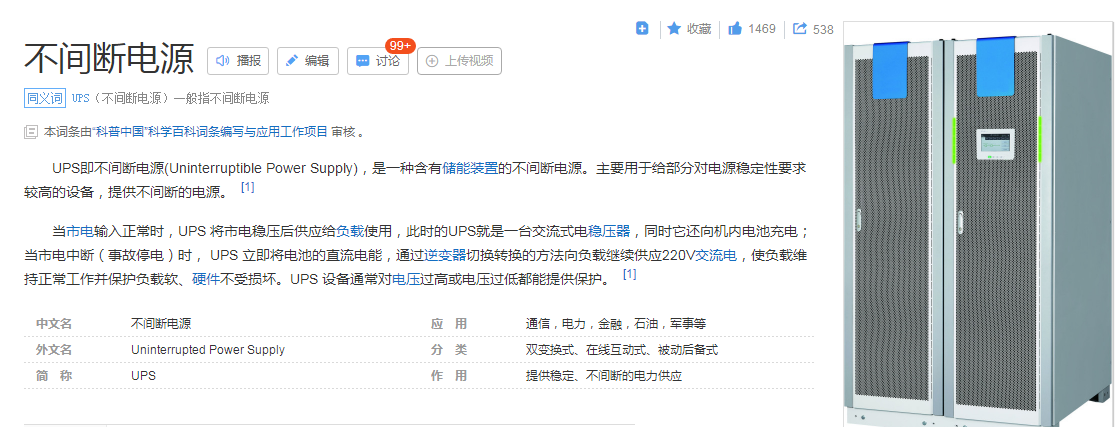

UPS即不間斷電源（Uninterruptible Power Supply），是一種含有儲能裝置的不間斷電源。主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。
其應用領域已經覆蓋到國防、交通、運輸、通訊等領域，由于涉及的領域應用都是使用好的產品，因此MOS管作為UPS不間斷電源的重要應用部件時，電子開發工程師當然也需要使用好的電子元器件才能讓產品變好。
究竟哪一些國產的MOS管型號是能夠比較好的在UPS不間斷電源中使用呢？今天飛虹電子整理一份2022年最新的UPS不間斷電源電路可使用的國產MOS管合集，供廣大電子工程師參考。
目前國產MOS管中，最新可應用于UPS不間斷電源電路的場效應管型號為：FHP80N06B、FHP200N6F3A、FHP150N03C、FHP60N1F10A、FHP120N7F6A、FHP170N1F4A、FHP200N4F3A，以上7款產品都是可以應用于UPS不間斷電源電路中的。
最終如何選擇對應每一款UPS不間斷電源呢？這當然是需要結合MOS管的實際參數數據，以及實測的情況：

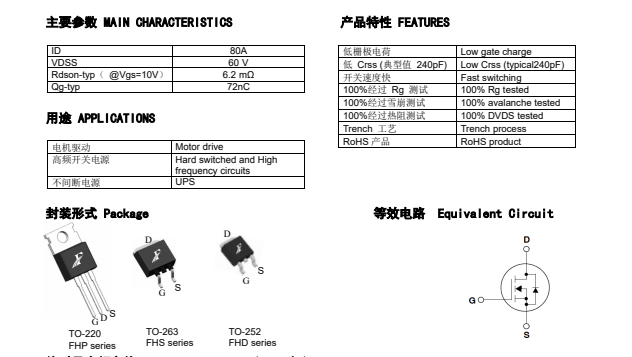

1、FHP80N06B場效應管
具有80A、60V的電流、電壓，RDS(on) = 6.2mΩtyp) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS熱阻測試，一致性高，高可靠性，開關速度快，低導通內阻RDS(on)，低Crss。
FHP80N06B的封裝形式為TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：80A；BVdss（V）：60V。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻：VGS=10V則為6.2mΩ、反向傳輸電容：240pF。
2、FHP200N6F3A場效應管
具體產品參數，具有200A、60V的電流、電壓， RDS(on) = 3.5mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N6F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：60V。
3、FHP150N03C場效應管
這款產品參數：Vgs（±V）：20；VTH（V）：0.8-2.5；ID（A）：150A；BVdss（V）：30V。
最大脈沖漏極電流（IDM ）：600（A）；靜態導通電阻：VGS=10V則為2.2mΩ、VGS=4.5V則為2.8mΩ；反向傳輸電容：405pF。

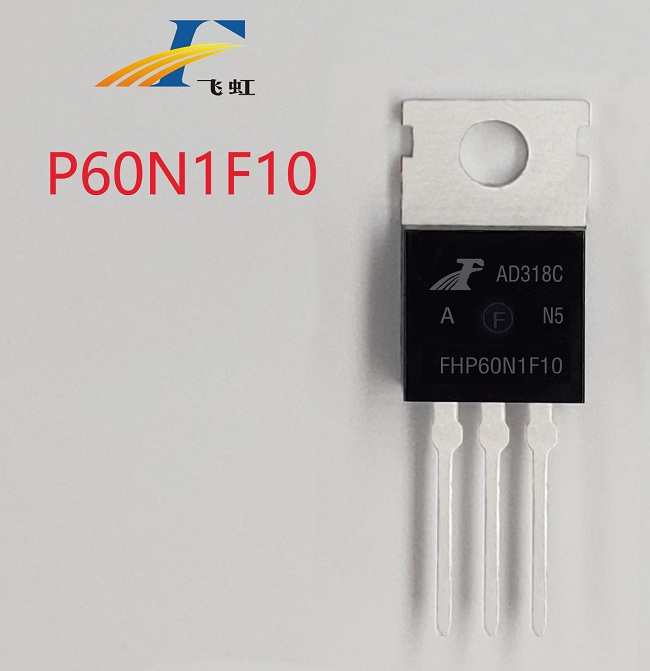

4、FHP60N1F10A場效應管
FHP60N1F10A具有60A、100V， RDS(on) = 12mΩ(max) @VGS =±20 V，具備100% EAS測試，UPS不間斷電源電路用mos管100% Rg測試，電機驅動用mos管100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP60N1F10A的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：60A；BVdss（V）：100V。
5、FHP120N7F6A場效應管
最高漏極－源極直流電壓為70V，在TC=25℃下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為80A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻：VGS=10V則為5.4mΩ；反向傳輸電容：24pF。

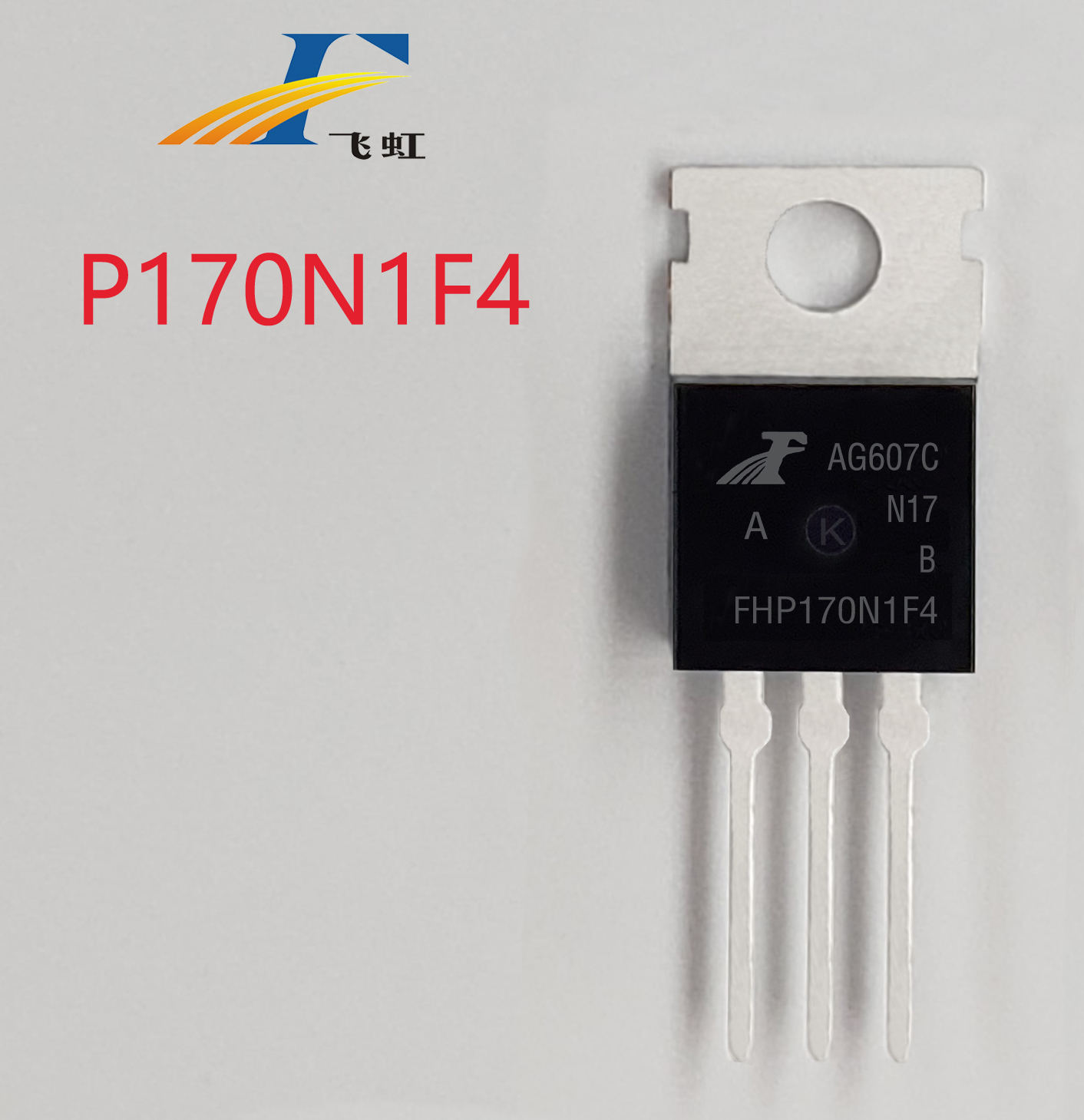

6、FHP170N1F4A場效應管
具體產品參數，具有172A、100V的電流、電壓， RDS(on) = 3.6mΩ(typ) ，最高柵源電壓@VGS =±20 V，100%EAS測試，100%Rg測試，100%DVDS熱阻測試，優秀的品質因子FOM(RDSON*Qg)，UPS不間斷電源電路用mos管一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。
7、FHP200N4F3A場效應管
具有200A、40V的電流、電壓， RDS(on) = 3.1mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N4F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：40V。
以上7款MOS管型號：FHP80N06B、FHP200N6F3A、FHP150N03C、FHP60N1F10A、FHP120N7F6A、FHP170N1F4A、FHP200N4F3A的型號參數數據均通過實際進行測試得出，具體在UPS不間斷電源中的使用，建議開發工程師進一步取樣測試。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子擁有專門的研發團隊為企業在產品研發過程中的產品測試提供保障，能及時幫助廠家解決產品測試問題，幫助企業做強做大。
選擇可替代UPS不間斷電源電路的型號參數場效應管，飛虹半導體為國內的電子產品廠家提供優質產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
